Beschreibung
From History to the Future
- Modernes Design: eine moderne Gestaltung, die die Werkstatt in Sachen Stil und Benutzerfreundlichkeit auf den neuesten Stand bringt
- Innovative DNA: bewährte, hochwertige Komponenten, getestet mit 20000 Hub-Zyklen
- Zukunftssicher: Die Hebebühnen sind für das Werkstattkonnektivitätssystem TEq-Link konzipiert
Die aus den erfolgreichsten 2-Säulen-Hebebühnen hervorgegangene Legend-Serie verbindet das technische Know-how von Ravaglioli zu einem innovativen Angebot. Die Zukunft im Blick, aber die Vergangenheit stets würdigend, hat sich Ravaglioli ein wichtiges Ziel gesetzt: Die Leistung muss mit dem Design übereinstimmen.
- Anheben/Absenken über Drucktasten auf ergonomischer Höhe.
- Mindesthöhe der Tragteller auch für die asymmetrische Aufnahme von Sonderschutzfahrzeugen geeignet.
- Smarter und flexibler Aufbau – Bis zu 20 % kürzere Installationszeit: Durch die elektronische Synchronisierung werden der Einbau und die Einstellung des Ausgleichsseils überflüssig. Die Hebebühnen können durch die drei breitenverstellbaren Aufbaupositionen flexibel installiert werden.
- Mehr Platz für die Bewegung um das Fahrzeug herum.
- TEq-Link connected workshop – Alle Modelle dieser Serie sind mit Tasten zum Anheben/Absenken und TEq-Link Konnektivität ausgestattet.
- Symmetrische Armkonfiguration (vier lange Arme)
- Konzipiert für das Heben von Kleintransportern mit langem Radstand
- Automatische Armarretierung, erleichtert durch eine konische Geometrie
- Hochleistungsmotoren
- Automatische Dauerschmierung der Muttern zur Gewährleistung eines effektiven Betriebs während des Hoch- und Runterfahrens
- Gerollte Spindel aus gehärtetem Stahl für eine lange Lebensdauer
- Ausgestattet mit einem akustischen Fußschutzsystem – Frei von mechanischen Fußschutzvorrichtungen
- Möglichkeit das Kabel für die Ausgleichsteuerung im Boden zu verlegen
- Premiumqualität der Komponenten
- Aluminium-Riemenscheibe mit Kühlfunktion
- Langlebige Lager
- 50 % längere Bronze-Tragmutter
- Motoren mit verstärktem Gehäuse und Kühlkörper
- Robuste automatische Armverriegelung
Technische Daten
| Eigenschaften |
 2-Säulen-Hebebühne KPX42LIK |

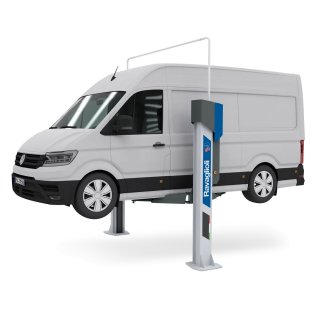

2-Säulen-Hebebühne KPX42ELIK |
| Anzahl der Säulen |
2 |
2 |
| Mode of drive |
elektromechanisch |
elektromechanisch |
| Steuerung |
elektrisch |
elektrisch |
| Einbauart |
bodenaufliegend |
bodenaufliegend |
| Tragfähigkeit |
4200kg |
4200kg |
| Lifting height max. |
2042mm |
2042mm |
| Hubzeit |
58s |
58s |
| Drehtellerhöhe min. |
115mm |
115mm |
| Drehtellerhöhe max. |
156mm |
156mm |
| Säulenabstand |
2700 – 2800mm |
2700 – 2800mm |
| Säulenweite außen |
3222 – 3322mm |
3222 – 3322mm |
| Säulenhöhe |
2860mm |
2860mm |
| Durchfahrbreite |
2404 – 2504mm |
2404 – 2504mm |
| Erforderliche Deckenhöhe |
4100mm |
4100mm |
| Oberflächenbeschichtung |
Pulverbeschichtet |
Pulverbeschichtet |
| Tragarm-Ausführung |
symmetrisch |
symmetrisch |
| Teleskopierbarkeit Tragarme vorn |
3-fach |
3-fach |
| Teleskopierbarkeit Tragarme hinten |
3-fach |
3-fach |
| Tragarmlänge vorne min. |
705mm |
705mm |
| Tragarmlänge vorne max. |
1330mm |
1330mm |
| Tragarmlänge hinten min. |
705mm |
705mm |
| Tragarmlänge hinten max. |
1330mm |
1330mm |
| Antriebsleistung |
2 x 3,5kW |
2 x 3,5kW |
| Elektrischer Anschluss |
400 V | 50 Hz |
400 V | 50 Hz |
| Breite |
3428 – 3528mm |
3428 – 3528mm |
| Höhe |
4000mm |
4000mm |
| Gewicht |
665kg |
665kg |
