Beschreibung
Legend Series – From History to the Future
- Modernes Design: eine moderne Gestaltung, die die Werkstatt in Sachen Stil und Benutzerfreundlichkeit auf den neuesten Stand bringt
- Innovative DNA: bewährte, hochwertige Komponenten, getestet mit 20000 Hub-Zyklen
- Zukunftssicher: die Hebebühnen sind für das Werkstatt-Konnektivitätssystem TEq-Link konzipiert
Die aus den erfolgreichsten 2-Säulen-Hebebühnen hervorgegangene Legend-Serie verbindet das technische Know-how von Ravaglioli zu einem innovativen Angebot. Die Zukunft im Blick, aber die Vergangenheit stets würdigend, hat sich Ravaglioli ein wichtiges Ziel gesetzt: Die Leistung muss mit dem Design übereinstimmen.
- Schnelle und einfache Bedienung: Der Arbeitsbereich ist frei von Hindernissen und sämtliche Arbeiten können sicher und bequem durchgeführt werden. – Für schlechtere Bodenbeschaffenheiten sind Stützplatten als Zubehör erhältlich.
- Smarter und flexibler Aufbau: Bis zu 20 % kürzere Installationszeit. Durch die elektronische Synchronisierung werden der Einbau und die Einstellung des Ausgleichsseils überflüssig. Die Hebebühnen können durch die drei breitenverstellbaren Aufbaupositionen flexibel installiert werden.
- Minimale Wartungsansprüche: Die Funktionsteile lassen sich leicht austauschen oder warten, wodurch die Gesamtbetriebskosten und das Risiko von Störungen an sicherheitskritischen Komponenten reduziert werden.

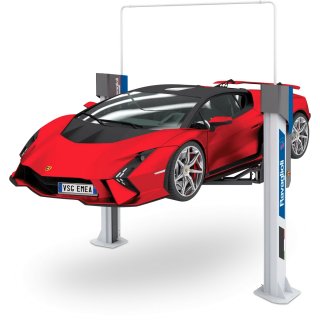

- Hebebühne für Supersportwagen
- Ausgestattet mit vier langen, zweistufigen, extrem niedrigen Tragarmen für einfaches Einführen in den Unterboden
- Mindesthöhe der Tragteller von 83 mm
- Tragarme aus Spezialstahl, mit einer Höhe der ersten Stufe von nur 50 mm und einer Höhe der zweiten Stufe von 65 mm parallel zum Boden – Geeignet für Sportfahrzeuge
- Automatische Dauerschmierung der Muttern für eine wirksame Schmierung beim Hoch- und Runterfahren
- Spezielle Hochleistungsmotoren garantieren Leistung und lange Lebensdauer
- Säule innen 2900 mm – Mit dem optionalen Kit VSG.2CELM.902283 auf 3200 mm erweiterbar
- Automatische Armarretierung, erleichtert durch eine konische Geometrie
- Verschleißfeste Tragemutter aus Bronze für eine totale Garantie
- Asymmetrische Säulen für optimale Durchfahrbarkeit und Standfläche
- Gerollte Spindel aus gehärtetem Stahl für eine lange Lebensdauer
Technische Daten
| Eigenschaften |
 2-Säulen-Hebebühne KPX35LLE |
 2-Säulen-Hebebühne KPX35 |
2-Säulen-Hebebühne KPX35E |
 2-Säulen-Hebebühne KPX35EV | 3 x 400 V / 50 Hz |
2-Säulen-Hebebühne KPX35EEV |
| Anzahl der Säulen |
2 |
2 |
2 |
2 |
2 |
| Mode of drive |
elektromechanisch |
elektromechanisch |
elektromechanisch |
elektromechanisch |
elektromechanisch |
| Steuerung |
elektrisch |
elektrisch |
elektrisch |
elektrisch |
elektrisch |
| Einbauart |
bodeneben |
bodeneben |
bodeneben |
bodeneben |
bodeneben |
| Tragfähigkeit |
3500kg |
3500kg |
3500kg |
3500kg |
3500kg |
| Lifting height max. |
1973mm |
2020mm |
2020mm |
2030mm |
2030mm |
| Hubzeit |
42s |
42s |
42s |
42s |
42s |
| Drehtellerhöhe min. |
83mm |
100mm |
100mm |
95mm |
95mm |
| Drehtellerhöhe max. |
148mm |
150mm |
150mm |
155mm |
155mm |
| Säulenabstand |
2900 – 3000mm |
2600 – 2700mm |
2600 – 2700mm |
2600 – 2700mm |
2600 – 2700mm |
| Säulenweite außen |
3424 – 3524mm |
3123 – 3223mm |
3123 – 3223mm |
3123 – 3223mm |
3123 – 3223mm |
| Durchfahrbreite |
2604 – 2704mm |
2372 – 2472mm |
2372 – 2472mm |
2372 – 2472mm |
2372 – 2472mm |
| Erforderliche Deckenhöhe |
4100mm |
4150mm |
4150mm |
4150mm |
4150mm |
| Oberflächenbeschichtung |
Pulverbeschichtet |
Pulverbeschichtet |
Pulverbeschichtet |
Pulverbeschichtet |
Pulverbeschichtet |
| Tragarm-Ausführung |
symmetrisch |
asymmetrisch |
asymmetrisch |
asymmetrisch |
asymmetrisch |
| Teleskopierbarkeit Tragarme vorn |
2-fach |
3-fach |
3-fach |
3-fach |
3-fach |
| Teleskopierbarkeit Tragarme hinten |
2-fach |
2-fach |
2-fach |
4-fach |
4-fach |
| Tragarmlänge vorne min. |
810mm |
564mm |
564mm |
686mm |
686mm |
| Tragarmlänge vorne max. |
1250mm |
1160mm |
1160mm |
1474mm |
1474mm |
| Tragarmlänge hinten min. |
810mm |
922mm |
922mm |
668mm |
668mm |
| Tragarmlänge hinten max. |
1250mm |
1460mm |
1460mm |
1143mm |
1143mm |
| Antriebsleistung |
2 x 2,6kW |
2 x 2,6kW |
2 x 2,6kW |
2 x 2,6kW |
2 x 2,6kW |
| Elektrischer Anschluss |
400 V | 50 Hz |
400 V | 50 Hz |
400 V | 50 Hz |
400 V | 50 Hz |
400 V | 50 Hz |
| Phasen |
3 |
— |
— |
3 |
3 |
| Breite |
3628 – 3728mm |
3250 – 3350mm |
3250 – 3350mm |
3250 – 3350mm |
3250 – 3350mm |
| Höhe |
4000mm |
4052mm |
4052mm |
4052mm |
