Beschreibung
Legend Series – From History to the Future
- Modernes Design: eine moderne Gestaltung, die die Werkstatt in Sachen Stil und Benutzerfreundlichkeit auf den neuesten Stand bringt
- Innovative DNA: bewährte, hochwertige Komponenten, getestet mit 20000 Hub-Zyklen
- Zukunftssicher: die Hebebühnen sind für das Werkstatt-Konnektivitätssystem TEq-Link konzipiert
Die aus den erfolgreichsten 2-Säulen-Hebebühnen hervorgegangene Legend-Serie verbindet das technische Know-How von Ravaglioli zu einem innovativen Angebot. Die Zukunft im Blick, aber die Vergangenheit stets würdigend, hat sich Ravaglioli ein wichtiges Ziel gesetzt: Die Leistung muss mit dem Design übereinstimmen.
- Minimale Wartungsansprüche: Die Funktionsteile lassen sich leicht austauschen oder warten, wodurch die Gesamtbetriebskosten und das Risiko von Störungen an sicherheitskritischen Komponenten reduziert werden.
- Dauerhaft garantierte Sicherheit und Qualität: Die Hebebühne ist mit hochwertigen Komponenten ausgestattet, die eine lange Nutzungsdauer und maximale Sicherheit für den Bediener garantieren.
- Smarter und flexibler Aufbau – Bis zu 20 % kürzere Installationszeit: Dank der elektronischen Synchronisierung entfallen Einbau und Einstellung des Ausgleichsseils. Die Hebebühnen können durch die drei breitenverstellbaren Aufbaupositionen flexibel installiert werden.
- Schnelle und einfache Bedienung: Der Arbeitsbereich ist frei von Hindernissen und sämtliche Arbeiten können sicher und bequem durchgeführt werden.
- Ein Schritt in die Zukunft: Ausgewählte Modelle mit integriertem TEq-Link-Modul ermöglichen die Remote-Überwachung von Arbeitszyklen, Meldungen zur geplanten Wartung und mehr.
- Die Geometrie der Tragarme wurde so konzipiert, dass sowohl Kleinstwagen als auch Transporter mit langem Radstand angehoben werden können.
- Elektromechanische Hebebühne mit 45° gedrehter Säulen.
- Anheben/Absenken über Drucktasten auf ergonomischer Höhe.
- Große Türfreiheit: Das Fahrzeug kann rückwärts abgestellt werden, ohne dass Schäden am Fahrzeug zu befürchten sind.
- Durch die asymmetrische Gestaltung der Säulen überlappen sich die Ladebereiche der Arme, wodurch eine große Flexibilität und Zeitersparnis beim Aufnehmen des Fahrzeugs erreicht wird.
- Mehr Platz für die Bewegung um das Fahrzeug herum: Die Brücke ist so konzipiert, dass sie bei minimalem Platzbedarf ein Maximum an Platz bietet.
- Schnelle Positionierung des Fahrzeugs: Dem Bediener steht ein großer Aufnahmebereich zur Verfügung, ohne dass das Fahrzeug geschoben und gezogen werden muss, um die richtige Hebeposition zu erreichen.
- Elektronische Synchronisierung
- Asymmetrische Säulen für optimale Durchfahrbarkeit und Standfläche
- Schneller Austausch der Tragmutter: Dank der neuen Motorplatte kann die Spindel von der Vorderseite der stehenden Säule aus entfernt werden
- Interne, auf geschmierten Gleitschienen laufende Schlitten, die gegen äußere Einflüsse geschützt sind, wodurch eine längere Nutzungsdauer der Gleitsteine gewährleistet wird
- Ausgestattet mit einem akustischen Fußschutzsystem – Frei von mechanischen Fußschutzvorrichtungen
- Kurze 3-teilige Tragarme und lange 2-teilige Tragarme mit schnell montierbarem Teleskop-Gummitragteller
- Premiumqualität der Komponenten
- Aluminium-Riemenscheibe mit Kühlfunktion
- Langlebige Lager
- 50 % längere Bronze-Tragmutter
- Motoren mit verstärktem Gehäuse und Kühlkörper
- Robuste automatische Armverriegelung
Technische Daten
| Eigenschaften |
 2-Säulen-Hebebühne KPX35 |

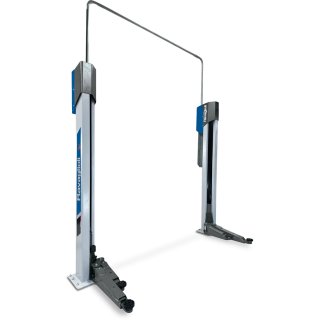

2-Säulen-Hebebühne KPX35E |
| Anzahl der Säulen |
2 |
2 |
| Mode of drive |
elektromechanisch |
elektromechanisch |
| Steuerung |
elektrisch |
elektrisch |
| Einbauart |
bodeneben |
bodeneben |
| Tragfähigkeit |
3500kg |
3500kg |
| Lifting height max. |
2020mm |
2020mm |
| Hubzeit |
42s |
42s |
| Drehtellerhöhe min. |
100mm |
100mm |
| Drehtellerhöhe max. |
150mm |
150mm |
| Säulenabstand |
2600 – 2700mm |
2600 – 2700mm |
| Säulenweite außen |
3123 – 3223mm |
3123 – 3223mm |
| Säulenhöhe |
2920mm |
2920mm |
| Durchfahrbreite |
2372 – 2472mm |
2372 – 2472mm |
| Erforderliche Deckenhöhe |
4150mm |
4150mm |
| Oberflächenbeschichtung |
Pulverbeschichtet |
Pulverbeschichtet |
| Tragarm-Ausführung |
asymmetrisch |
asymmetrisch |
| Teleskopierbarkeit Tragarme vorn |
3-fach |
3-fach |
| Teleskopierbarkeit Tragarme hinten |
2-fach |
2-fach |
| Tragarmlänge vorne min. |
564mm |
564mm |
| Tragarmlänge vorne max. |
1160mm |
1160mm |
| Tragarmlänge hinten min. |
922mm |
922mm |
| Tragarmlänge hinten max. |
1460mm |
1460mm |
| Antriebsleistung |
2 x 2,6kW |
2 x 2,6kW |
| Elektrischer Anschluss |
400 V | 50 Hz |
400 V | 50 Hz |
| Breite |
3250 – 3350mm |
3250 – 3350mm |
| Höhe |
4052mm |
4052mm |
| Gewicht |
625kg |
625kg |
