Beschreibung
Legend Series – From History to the Future
- Modernes Design: klares und lineares Säulenprofil mit innenliegendem Hubschlitten
- Innovative DNA: bewährte, hochwertige Komponenten, getestet mit 20000 Hub-Zyklen
- Platzsparend: maximale Ergonomie durch akustischen Fußschutz
Die aus den erfolgreichsten 2-Säulen-Hebebühnen hervorgegangene Legend-Serie verbindet das technische Know-how von Ravaglioli zu einem innovativen Angebot. Die Zukunft im Blick, aber die Vergangenheit stets würdigend, hat sich Ravaglioli ein wichtiges Ziel gesetzt: Die Leistung muss mit dem Design übereinstimmen.
- Die Geometrie der Tragarme ermöglicht das Hochheben von Kleinstfahrzeugen bis zu großen Limousinen mit langem Radstand.
- Schnelle und einfache Bedienung: Der Arbeitsbereich ist frei von Hindernissen und sämtliche Arbeiten können sicher und bequem durchgeführt werden. Für schlechtere Bodenbeschaffenheiten sind Stützplatten als Zubehör erhältlich.
- Minimale Wartungsansprüche: Die Funktionsteile lassen sich leicht austauschen oder warten, wodurch die Gesamtbetriebskosten und das Risiko von Störungen an sicherheitskritischen Komponenten reduziert werden.
- Dauerhaft garantierte Sicherheit und Qualität: Die Hebebühne ist mit hochwertigen Komponenten ausgestattet, die eine lange Nutzungsdauer und maximale Sicherheit für den Bediener garantieren.
- Schnelle Montage – Bis zu 20 % kürzere Installationszeit: Durch die elektronische Synchronisierung werden der Einbau und die Einstellung des Ausgleichsseils überflüssig. Es besteht die Möglichkeit das Kabel für die Ausgleichsteuerung im Boden zu verlegen.
- Elektronische Synchronisierung
- Kabelverbindung mittels Galgen
- Schneller Austausch der Tragmutter – Dank der neuen Motorplatte kann die Spindel von der Vorderseite der stehenden Säule aus entfernt werden.
- Dreh-Wendeschalter zum Anheben und Absenken der Bühne
- Interne, auf geschmierten Gleitschienen laufende Schlitten, die gegen äußere Einflüsse geschützt sind, wodurch eine längere Nutzungsdauer der Gleitsteine gewährleistet wird
- Schutz aus Gummi
- Ausgestattet mit einem akustischen Fußschutzsystem – Frei von mechanischen Fußschutzvorrichtungen
- Kurze 3-teilige Tragarme und lange 2-teilige Tragarme mit schnell montierbarem Teleskop-Gummitragteller
- Premiumqualität der Komponenten
- Aluminium-Riemenscheibe mit Kühlfunktion
- Langlebige Lager
- 50 % längere Bronze-Tragmutter
- Motoren mit verstärktem Gehäuse und Kühlkörper
- Robuste automatische Armverriegelung
Technische Daten
| Eigenschaften |

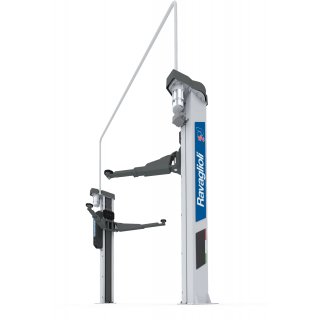

 2-Säulen-Hebebühne KPE32 |
2-Säulen-Hebebühne KPE32 | 3 x 400 V / 60 Hz |
| Anzahl der Säulen |
2 |
2 |
| Mode of drive |
elektromechanisch |
elektromechanisch |
| Steuerung |
elektrisch |
elektrisch |
| Einbauart |
bodeneben |
bodeneben |
| Tragfähigkeit |
3200kg |
3200kg |
| Lifting height max. |
2000mm |
2000mm |
| Hubzeit |
42s |
42s |
| Drehtellerhöhe min. |
90mm |
90mm |
| Drehtellerhöhe max. |
120mm |
120mm |
| Säulenabstand |
2764mm |
2764mm |
| Säulenweite außen |
3158mm |
3158mm |
| Säulenhöhe |
2756mm |
2756mm |
| Durchfahrbreite |
2468mm |
2468mm |
| Erforderliche Deckenhöhe |
4050mm |
4050mm |
| Oberflächenbeschichtung |
Pulverbeschichtet |
Pulverbeschichtet |
| Tragarm-Ausführung |
asymmetrisch |
asymmetrisch |
| Teleskopierbarkeit Tragarme vorn |
3-fach |
3-fach |
| Teleskopierbarkeit Tragarme hinten |
2-fach |
2-fach |
| Tragarmlänge vorne min. |
511mm |
511mm |
| Tragarmlänge vorne max. |
914mm |
914mm |
| Tragarmlänge hinten min. |
805mm |
805mm |
| Tragarmlänge hinten max. |
1203mm |
1203mm |
| Antriebsleistung |
2 x 2,6kW |
2 x 3,5kW |
| Elektrischer Anschluss |
400 V | 50 Hz |
400 V | 60 Hz |
| Breite |
3318mm |
3318mm |
| Höhe |
3918mm |
3918mm |
